Imaginez transformer une série de coupes IRM floues en une carte 3D claire du foie en quelques secondes. Plus de devinettes ni de traçage manuel.
La segmentation du foie par IRM utilise des algorithmes avancés pour isoler le tissu hépatique des organes environnants, créant des « masques » 3D précis pour la volumétrie, l’analyse radiomique et la planification des traitements. Que ce soit pour mesurer le volume du foie en vue d’une chirurgie ou pour extraire des caractéristiques de texture pour des diagnostics personnalisés, la segmentation transforme les scans bruts en informations exploitables.
Découvrez des méthodes classiques, des techniques d’IA de pointe, des outils essentiels et des conseils pratiques pour maîtriser la segmentation du foie par IRM du début à la fin.
Qu’est-ce que la segmentation du foie par IRM ?
La segmentation du foie par IRM est le processus qui consiste à isoler le foie des tissus environnants sur des images par résonance magnétique. En pratique, cela signifie dessiner ou calculer une frontière précise autour du foie dans chaque coupe d’un scan IRM, puis empiler ces contours pour former une carte 3D de l’organe.
L’objectif clé de la segmentation du foie par IRM est de générer des masques hépatiques tridimensionnels précis. Ces masques servent de fondation pour des analyses quantitatives, telles que la mesure du volume total du foie pour la planification chirurgicale et pour extraire des caractéristiques radiomiques qui guident les décisions de traitement personnalisées.

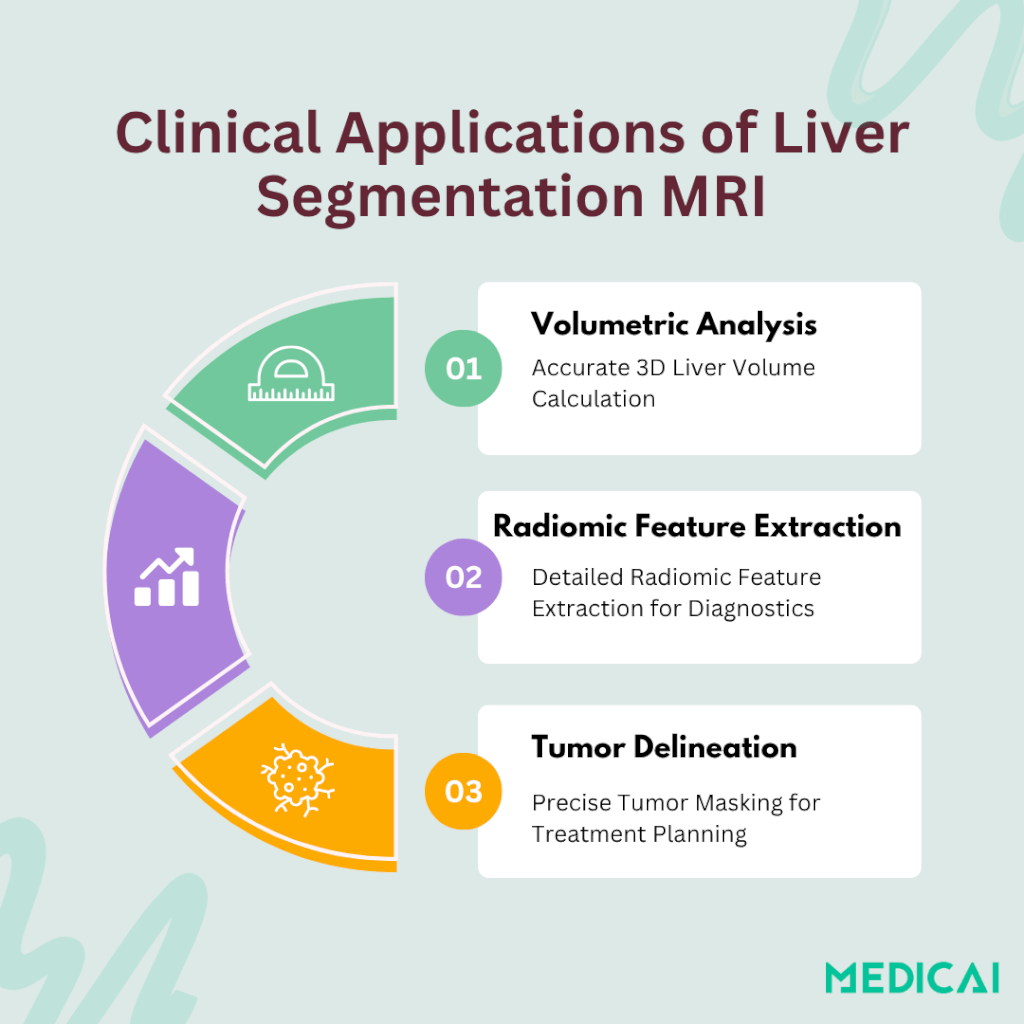

Pourquoi la segmentation du foie par IRM est-elle importante en radiologie moderne ?
Une segmentation précise du foie par IRM est à la base de plusieurs flux de travail critiques en radiologie, transformant les données de scan brutes en informations exploitables.
Analyse volumétrique pour la planification chirurgicale et l’évaluation des transplantations
En convertissant les coupes segmentées en un masque hépatique 3D, les cliniciens peuvent calculer le volume total du foie avec une grande précision. Cette volumétrie guide les décisions concernant les marges de résection lors de la chirurgie des tumeurs et aide à évaluer la compatibilité de taille entre le donneur et le receveur lors des transplantations de foie de donneurs vivants.
Extraction de caractéristiques radiomiques pour des diagnostics personnalisés
Une fois qu’un masque hépatique est établi, des centaines de caractéristiques quantitatives, telles que la texture, la forme et les distributions d’intensité, peuvent être extraites. Ces signatures radiomiques sont corrélées avec le stade de fibrose, la stéatose et la réponse au traitement, permettant des plans de gestion des patients sur mesure.
Délégation tumorale dans le CHC et les métastases
La segmentation par IRM isole également les lésions des parenchymes sains, améliorant la détection et la définition des limites du carcinome hépatocellulaire (CHC) et des maladies métastatiques. Des masques tumoraux précis soutiennent la planification de dose exacte en radio-embolisation et en thérapies ciblées, réduisant les dommages collatéraux aux tissus normaux.
Acquisition et prétraitement IRM pour la segmentation du foie
Préparer correctement les scans IRM aide à une segmentation précise du foie. Cela implique de sélectionner des phases de contraste optimales et un prétraitement d’image approfondi avant l’analyse.
Phases et agents de contraste
L’IRM T1 pondérée par le contraste portal veineux met en évidence le parenchyme hépatique peu après l’injection de contraste, créant des contours clairs de l’organe pour les algorithmes de segmentation. L’imagerie hépatobiliaire avec des agents spécifiques aux hépatocytes comme le gadoxétate de sodium améliore davantage le contraste des tissus sains. Ce processus améliore la délimitation entre le foie, les lésions et les vaisseaux.
Flux de travail de prétraitement d’image
Le rééchantillonnage des voxels standardise l’épaisseur des coupes et la résolution plane, garantissant que chaque pixel représente des dimensions réelles cohérentes.
La normalisation de l’intensité aide à corriger les différences de luminosité qui peuvent se produire en utilisant différents scanners ou entre différents patients. Ce processus permet aux modèles de se concentrer sur les véritables caractéristiques des tissus plutôt que sur des problèmes techniques.
Enfin, la correction des mouvements et les corrections de mélange graisse-eau traitent les artefacts de respiration et les classifications erronées, aiguisant les contours du foie sur l’IRM.

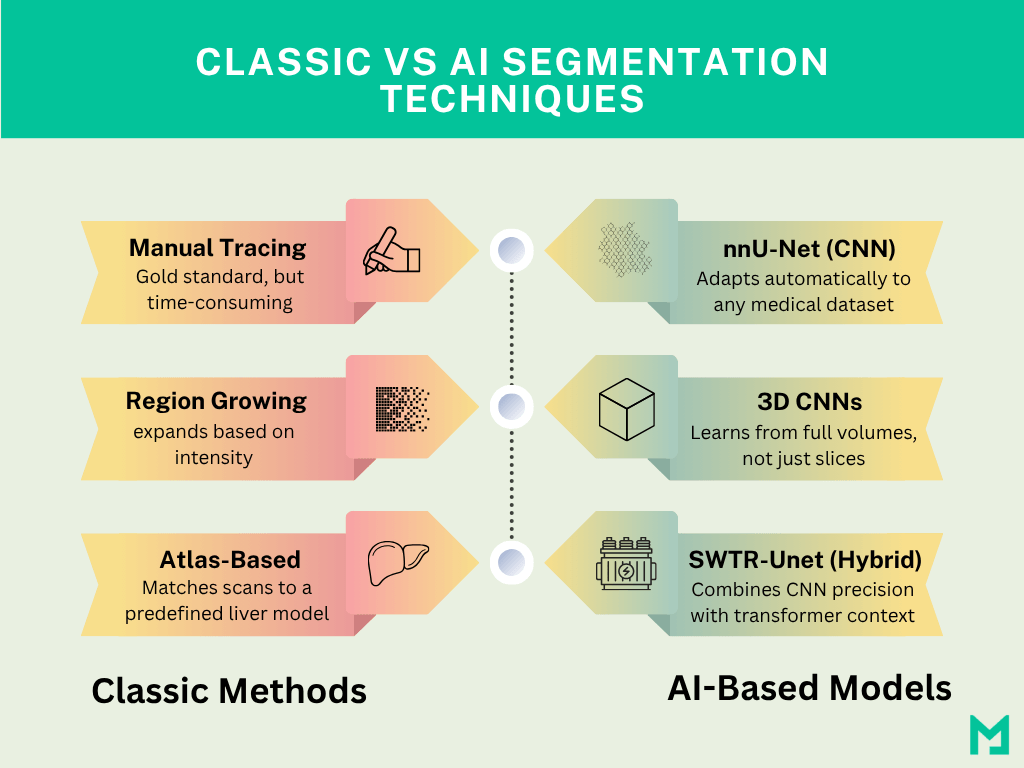

Méthodes traditionnelles pour la segmentation du foie par IRM
Les premières segmentations du foie par IRM reposaient sur des techniques manuelles et des algorithmes basiques avant l’avènement des approches d’apprentissage approfondi.
Segmentation manuelle et semi-automatisée du foie
Le traçage manuel et les outils assistés aident à délimiter le foie sur l’IRM, mais chacun a des compromis en termes de vitesse et d’effort.
- Dessins à la main (Norme de référence) : Les radiologues tracent le contour du foie sur chaque coupe d’image à la main. Cela fournit des contours très précis mais peut prendre jusqu’à une heure par scan, et les résultats varient selon les utilisateurs.
- Méthode de croissance de région parsemée : Pensez à déposer deux graines – une à l’intérieur du foie, une à l’extérieur. L’algorithme « pousse » vers l’extérieur à partir de chaque graine, remplissant des intensités similaires jusqu’à ce que la bordure du foie émerge. C’est plus rapide que le travail manuel, mais cela fuit parfois vers des organes voisins.
- Graph-Cut et modèles déformables: Graph-cut traite la segmentation comme un puzzle, trouvant la frontière la plus lisse qui correspond le mieux aux données. Les modèles déformables commencent par une forme grossière qui « s’accroche » aux bords du foie au fur et à mesure qu’elle s’itère. Les deux accélèrent les choses (« remplissage intelligent ») mais peuvent nécessiter des ajustements supplémentaires si les bords sont flous.
Segmentation IRM basée sur la forme et sur l’atlas
Les méthodes basées sur un modèle préétabli utilisent des cartes hépatiques préconstruites pour guider la segmentation IRM, réduisant l’effort manuel mais risquant des erreurs en anatomie inhabituelle.
Modèles de forme statistiques : Ceci apprend le contour typique du foie à partir de nombreux exemples. Lorsqu’il est appliqué à un nouveau scan, le modèle se déforme pour s’adapter au foie du patient, comme on plie un emporte-pièce pour correspondre à une pâte déformée.
Enregistrements basés sur un atlas : Un volume hépatique détaillé et étiqueté (l' »atlas ») est déformé pour correspondre à la géométrie de l’IRM de chaque patient. Cela fonctionne bien lorsque les foies ont l’air normaux, mais peut se désaligner si des tumeurs ou des déformations sont grandes.
Les deux méthodes réduisent le traçage manuel mais peuvent nécessiter des corrections manuelles lorsque l’anatomie dévie des modèles.
Techniques d’apprentissage profond pour la segmentation du foie par IRM
L’apprentissage profond apporte une puissante IA pour l’IRM qui apprend les formes de foie à partir de nombreux scans, automatisant et améliorant la précision de la segmentation.
Modèles basés sur CNN : nnU-Net et CNN 3D profonds
Les réseaux de neurones convolutifs (CNN) utilisent des couches de « filtres » pour repérer les motifs de tissu hépatique dans les images IRM.
nnU-Net est un cadre prêt à l’emploi qui s’adapte à n’importe quel ensemble de données médicales. Lorsqu’il est entraîné sur des centaines d’IRM hépatiques T1 pondérées, il atteint systématiquement des scores de Dice supérieurs à 0,90, ce qui signifie plus de 90 % de correspondance entre son masque et le contour réel du foie.
Les CNN 3D profonds examinent le scan comme un volume complet plutôt que comme des coupes séparées. La recherche a atteint un score de Dice de 0,97 lors des tests internes et de 0,96 sur des ensembles de données externes, démontrant un très bon accord avec les tracés d’experts.
Ces CNN apprennent directement à partir d’exemples : plus vous fournissez de scans étiquetés, meilleures deviennent leurs masques hépatiques.
Modèles hybrides et modèles de transformateurs : SWTR-Unet
Les modèles hybrides combinent des CNN avec des blocs de transformateurs, qui aident l’IA à voir à la fois des détails locaux et le tableau d’ensemble.
SWTR-Unet commence avec un backbone CNN (ResNet) pour capturer des textures, puis ajoute des couches de transformateur qui lient des parties éloignées de l’image. Ce design a atteint des scores de Dice moyens de 0,98 pour le foie et de 0,81 pour les lésions, correspondant aux experts humains sur les données IRM.
En combinant des méthodes, les réseaux hybrides améliorent la précision des contours, en particulier autour des tumeurs, les rendant idéaux pour les scénarios cliniques où chaque millimètre compte.
Des plateformes comme Medicai rationalisent les flux de travail et permettent aux cliniciens d’obtenir des informations rapides et fiables dans l’automatisation de la segmentation hépatique par IRM. Notre AI-Copilot automatiser le prétraitement précis, produit des masques 3D de haute précision, extrait des caractéristiques radiomiques et s’intègre avec le PACS.
Défis courants dans la segmentation hépatique par IRM
La précision de la segmentation peut souffrir lorsque les scans IRM présentent des artefacts ou des signaux inégaux. Des protocoles simples et des solutions intelligentes améliorent les résultats.
Artefacts de mouvement et flou
La respiration pendant les scans provoque un décalage du foie, floutant ses contours. L’utilisation d’images en apnée ou de techniques de synchronisation respiratoire fige le mouvement. Après le scan, des algorithmes de correction réalignent les coupes floues, aiguissant les bords de l’organe.
Effets de volume partiel
Lorsque l’épaisseur de la coupe est trop grande, un seul voxel peut contenir à la fois le tissu hépatique et le tissu non hépatique, ce qui brouille les algorithmes de segmentation. Obtenir des coupes plus fines réduit ce problème de tissu mixte, s’assurant que chaque voxel représente principalement un type de tissu.
Inhomogénéité d’intensité
Les scanners IRM peuvent produire une luminosité inégale à travers les images, faisant apparaître le tissu du foie comme variable. Des méthodes de normalisation avancées – comme la correction de champ de biais – aplanissent les gradients d’intensité, permettant aux algorithmes de se concentrer sur les différences réelles des tissus plutôt que sur des particularités du scanner.
Conclusion
La segmentation du foie par IRM combine désormais une préparation d’image intelligente avec des méthodes classiques et d’IA. Elle aide les cliniciens à mesurer rapidement le volume du foie, à extraire des données radiomiques et à délimiter les tumeurs avec une grande précision.
Medicai aide à automatiser le prétraitement et la segmentation directement dans votre PACS. Il fournit des masques hépatiques 3D et des rapports radiomiques, permettant aux cliniciens de se concentrer sur l’interprétation et les soins aux patients.
