Im Herzen der Radiologie steht DICOM.
DICOM ist der universelle Standard zum Speichern und Übertragen medizinischer Bilder. Es kombiniert den Scan und seine Metadaten in einem zuverlässigen Format. In der Radiologie sorgt DICOM dafür, dass Bilder über verschiedene Geräte und Betrachter hinweg konsistent bleiben, sodass jede CT-, MRT- oder Röntgenaufnahme korrekt geöffnet wird.
Erfahren Sie, wie DICOM funktioniert, warum es wichtig ist, wo es Schwierigkeiten gibt und wie moderne Cloud-Workflows es noch stärker machen.

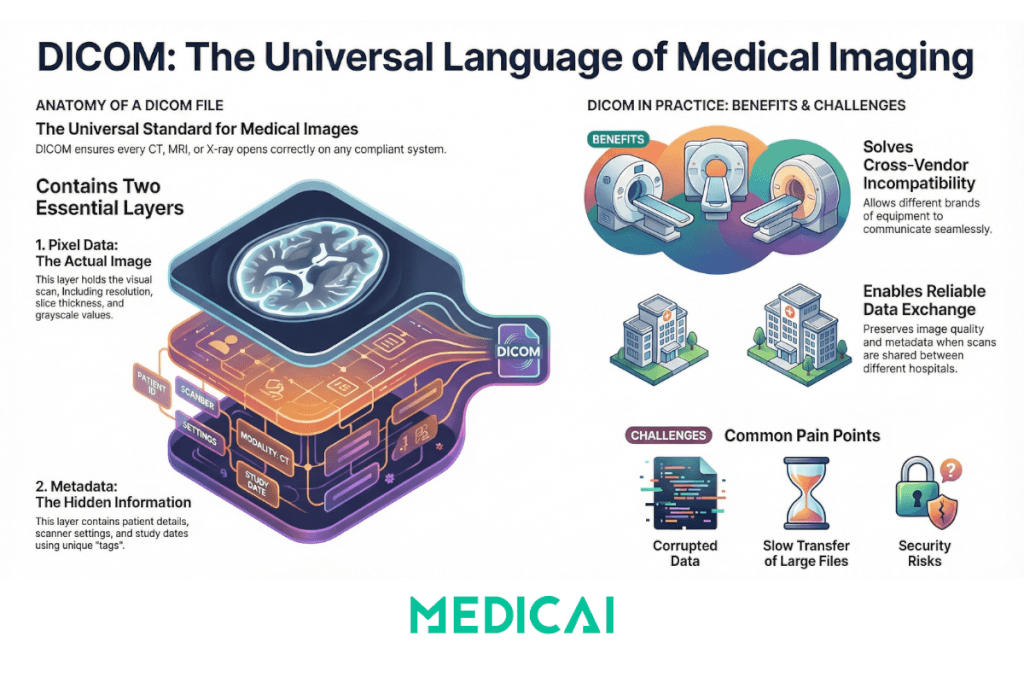

Die zentrale Idee hinter DICOM-Radiologie
DICOM (Digital Imaging and Communications in Medicine) ist der internationale Standard zum Speichern, Übertragen und Verwalten medizinischer Bilder und ihrer zugehörigen klinischen Informationen über verschiedene Geräte und Gesundheitssysteme hinweg. Es ist der stille Motor, der die gesamte Bildgebungswelt am Laufen hält.
Kernstück von DICOM ist, dass es wie eine universelle Sprache für medizinische Bilder funktioniert. Es sorgt dafür, dass jeder Scanner, jeder Arbeitsplatz, jedes PACS und jeder Betrachter Bilder konsistent interpretiert. Es funktioniert auch perfekt, wenn sie von verschiedenen Herstellern oder aus verschiedenen Ländern stammen.
Jede DICOM-Datei (dcm-Dateiformat) enthält zwei wesentliche Schichten:
- Pixel-Daten: das tatsächliche medizinische Bild.
- Metadaten: alles, was dem Bild Bedeutung verleiht.
Die Pixel-Daten sind das, was der Radiologe sieht. Die Metadaten helfen ihm zu verstehen, wem das Bild gehört, wie der Scan gemacht wurde und was er sich ansieht.
Diese Struktur bietet Radiologen einen vollständigen klinischen Kontext zusammen mit den Bildern, was für eine präzise Diagnose und die Integration in den Arbeitsablauf unerlässlich ist. Datenelemente sind mit einzigartigen DICOM-Tags (im Format XXXX, XXXX) organisiert, um die Identifikation und Referenzierung über Systeme hinweg zu standardisieren.
Warum Radiologie ohne DICOM nicht funktionieren kann
DICOM hält die Radiologie vorhersehbar. Es schützt die Bildqualität, bewahrt die Metadaten und stellt sicher, dass die Ärzte immer vollständige, zugängliche Bildgebungen erhalten.
Herstellerübergreifende Kompatibilität
Die Radiologie ist auf DICOM angewiesen, da es unterschiedlichen Systemen ermöglicht, zusammenzuarbeiten. Ein Krankenhaus könnte einen CT-Scanner von GE, ein MRT von Siemens, ein Ultraschallgerät von Philips und ein Röntgenbild von Fujifilm verwenden.
DICOM lässt all diese Systeme dieselbe Sprache sprechen, sodass Bilder zwischen ihnen bewegt werden können, ohne dass sie beschädigt werden.
Standardisierte Studien–Serie–Bildstruktur
DICOM bietet auch eine vorhersehbare Struktur. Bilder sind in Studien, Serien und einzelne Schnitte organisiert, was es viel einfacher macht, große Scans zu navigieren. Diese Struktur bleibt konsistent, unabhängig davon, wo der Scan vorgenommen wurde oder welches Gerät ihn erstellt hat.
Reibungsloser Transfer im Imaging-Workflow
Schließlich ermöglicht DICOM einen reibungslosen Übergang zwischen Scannern, PACS-Systemen und Betrachtern. Ein CT-Scan, der in einer Einrichtung aufgenommen wurde, kann sofort in einer anderen angesehen, in einem Tumorboard verwendet oder in einem Cloud-Betrachter wie Medicai ohne Konvertierungen oder Qualitätsverlust geöffnet werden.

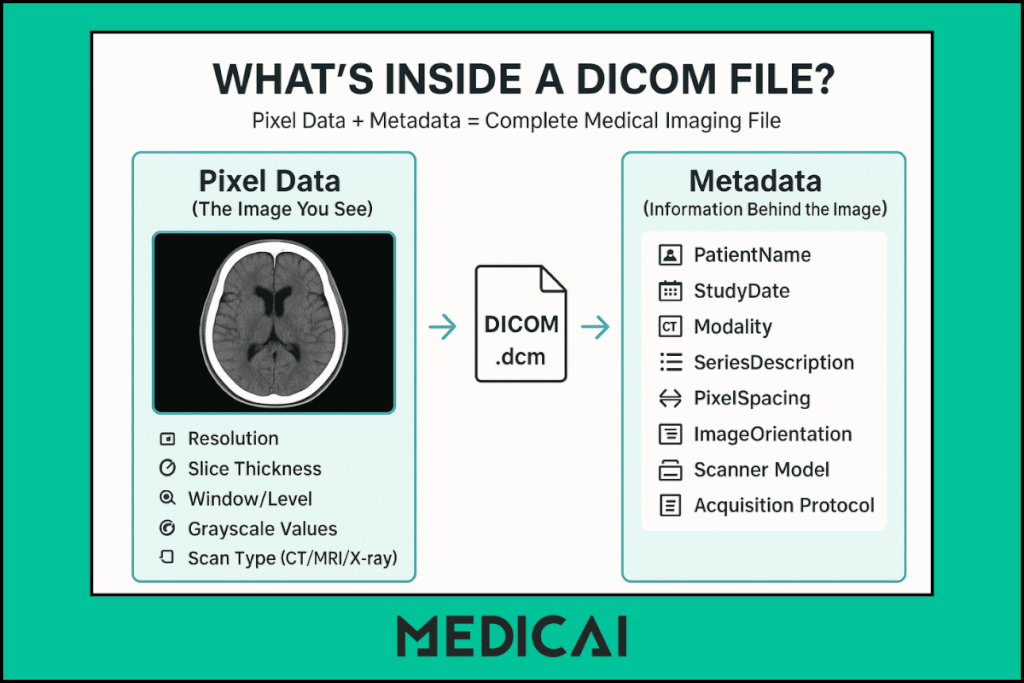

Innerhalb einer DICOM-Datei: Was Radiologen wissen müssen
Eine DICOM-Datei mag auf der Oberfläche einfach aussehen, aber sie enthält alles, was für eine genaue Interpretation erforderlich ist.
Pixel-Daten: Das tatsächliche Bild
Die Pixel-Daten sind der Teil, mit dem Radiologen zuerst interagieren. Sie enthalten die visuellen Details des Scans, ob es sich nun um ein einzelnes Röntgenbild oder hunderte von Schnitten von einem CT oder MRT handelt.
Pixel-Daten bestimmen:
- Bildauflösung
- Schnittdicke
- Graustufenwerte
- Fenster- und Nivelleteinstellungen
Diese Details beeinflussen direkt, was der Radiologe sehen kann. Subtile Befunde wie kleine Knötchen, Blutungen oder Frakturen hängen oft von klaren Pixel-Daten und korrekten technischen Parametern ab.
Wenn die Pixel-Schicht korrekt erfasst wird, bewahrt sie die Klarheit über alle Betrachter hinweg, von Arbeitsplatzmonitoren bis hin zu Cloud-Plattformen wie Medicai.
Metadaten: Die verborgene Informationsschicht
Wenn die Pixel-Daten zeigen, was gescannt wurde, erklären die Metadaten alles, was darum herum liegt.
Diese Schicht speichert wichtige Informationen, einschließlich:
- Patientendaten
- Modalitätsart
- Erwerbsprotokoll
- Studien- und Seriendaten
- Zeitpunkt, Ausrichtung und Positionierung
- Scanner-Hersteller und -Einstellungen
Radiologen sind mehr auf diese Metadaten angewiesen, als die Patienten vielleicht realisieren. Sie sagen ihnen, ob das Bild dem richtigen Patienten gehört, ob der Scan korrekt durchgeführt wurde und ob die Schnitte in der erwarteten Ausrichtung ausgerichtet sind.
Ohne genaue Metadaten kann selbst ein klares Bild zu Verwirrung oder Fehlinterpretation führen.
Die DICOM-Tags, die Radiologen am häufigsten verwenden
Innerhalb jeder DICOM-Datei werden Daten als Tags gespeichert. Dies sind die kleinen, beschrifteten Elemente, die spezifische Informationen enthalten. Einige Tags sind während der Interpretation und des Workflows wichtiger, darunter:
- PatientenName: bestätigt die Identität
- StudienDatum: zeigt, wann der Scan gemacht wurde
- Serienbeschreibung: klärt, welche Sequenz oder Phase betrachtet wird
- SOPClassUID: definiert die Art des DICOM-Objekts
- WindowCenter / WindowWidth: steuert Helligkeit und Kontrast
- PixelSpacing: entscheidend für Messungen
- ImageOrientationPatient: sorgt für die richtige Betrachtungswinkelanpassung
Diese Tags helfen Radiologen, die Studie schnell zu verstehen, ohne nach Details suchen zu müssen. Sie helfen auch modernen Cloud-Plattformen, inkonsistente Scans zu normalisieren und machen das Betrachten reibungsloser.

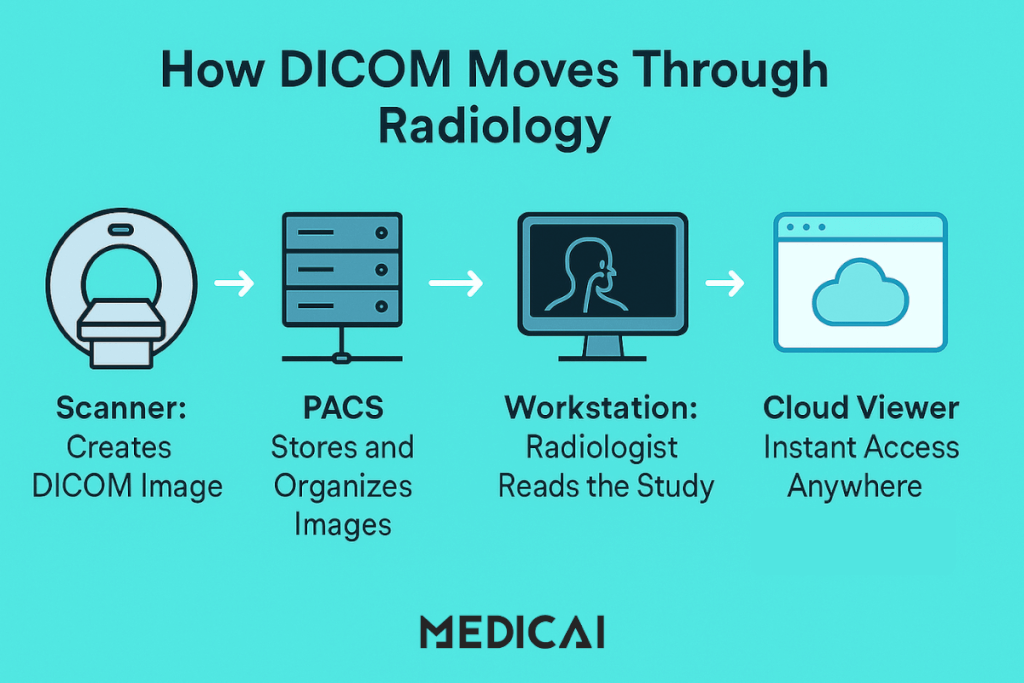

Wie DICOM durch eine Radiologie-Abteilung fließt
DICOM-Dateien bewegen sich in einer Radiologie-Abteilung auf einem sorgfältig strukturierten Pfad. Jeder Schritt, vom Erfassen eines Bildes bis zum Anzeigen auf einem Arbeitsplatz, hängt davon ab, dass dieser Standard reibungslos funktioniert.
Scanner → PACS → Radiologe: Der Kernpfad
Eine DICOM-Datei beginnt ihr Leben am Scanner. Sobald ein CT, MRT oder Röntgenbild aufgenommen wird, verpackt das Gerät das Bild und die Metadaten in ein DICOM-Paket.
Von dort reist die Datei zu:
- Dem PACS-Server: wo Studien gespeichert und organisiert werden
- Der Arbeitsstation oder dem Betrachter, wo ein Radiologe sie interpretiert
Dieser Pfad ist das Rückgrat jeder bildgebenden Abteilung. Egal, ob das Krankenhaus ein lokales PACS oder eines in der Cloud verwendet, der Fluss bleibt derselbe:
erstellen → speichern → lesen → teilen.
Die Konsistenz macht die Radiologie vorhersehbar und effizient.
Lokale PACS vs. Cloud-basierte PACS
Lokale PACS und Cloud-PACS bieten unterschiedliche Funktionen.
Lokale PACS: Die traditionelle Einrichtung
Ein lokales PACS speichert alle Bilder im Krankenhaus. Es funktioniert gut für vor Ort Lesevorgänge, hat aber Schwierigkeiten mit langsamen Zugriff für remote Radiologen, Speichergeschränkungen und Hardwarewartung.
Wenn das System ausfällt, geht der Zugang zu Bildern mit ihm verloren.
Cloud-PACS: Die moderne Einrichtung
A Cloud-PACS speichert DICOM-Dateien sicher online und macht sie von jedem Gerät aus zugänglich.
Dieses Setup bietet:
- Schnelleren Zugriff für externe Radiologen
- Nahtlose Zusammenarbeit über Standorte hinweg
- Integrierte Redundanz und weniger Hardware-Probleme
- Reibungsloses Streamen großer Datensätze
Plattformen wie Medicai folgen diesem Cloud-Ansatz und ermöglichen Radiologen einen sofortigen Zugriff, ohne auf Downloads oder Plugins warten zu müssen. Es hält den DICOM-Fluss schnell und vorhersehbar, selbst wenn Teams aus verschiedenen Städten oder Krankenhäusern arbeiten.
Die Rolle der DICOM-Betrachter im Workflow
The Ein DICOM-Betrachter ist der Ort, an dem der Radiologe die meiste Zeit verbringt. Es ist das Fenster zur Studie, das es ihm ermöglicht, den Scan präzise anzupassen, zu analysieren und zu interpretieren.
Ein DICOM-Betrachter bietet Funktionen darunter:
- Slicing-Navigation
- Fenster-/Niveauanpassungen
- Zoom, Verschieben und Messungen
- MPR- und grundlegende 3D-Ansichten (für CT/MRT)
- Vergleich mit früheren Studien
Ältere Desktop-Betrachter erfordern Installationen und lokale Hardware. Moderne webbasierte Betrachter erleichtern diesen Prozess. Sie starten im Browser, laden sofort und streamen große Studien reibungslos.
Probleme, die DICOM in der Radiologie löst
DICOM standardisiert Bildformate, um die Datenqualität und die effiziente Zusammenarbeit über Geräte und Abteilungen hinweg sicherzustellen.
Interoperabilität zwischen Anbietern
Radiologieabteilungen arbeiten selten mit einer Marke von Geräten. Eine typische Einrichtung könnte Folgendes umfassen:
- CT von GE
- MRT von Siemens
- Ultraschall von Philips
- Röntgen von Fujifilm
Ohne DICOM würden diese Systeme unterschiedliche „Sprachen“ sprechen. Dateien würden auf verschiedenen Geräten nicht zuverlässig geöffnet werden, und jedes Gerät würde seinen eigenen separaten Workflow erfordern.
DICOM entfernt dieses Hindernis, indem es einen gemeinsamen Standard für alle Anbieter bereitstellt. Solange ein Gerät DICOM-Bilder produziert, können sie überall, auf jedem konformen System angesehen werden. Dieser einzelne Standard hält die gesamte Abteilung verbunden.
Zuverlässiger Datenaustausch zwischen Krankenhäusern
Krankenhäuser senden und empfangen ständig Bilder für Zweitmeinungen, Tumorboards, Überweisungen und Transfers. DICOM macht diesen Austausch sicher und vorhersehbar, indem es:
- Metadaten intakt hält
- Bildqualität bewahrt
- Sicherstellt, dass die gleiche Studienstruktur überall identisch ist
Selbst wenn ein CT im Krankenhaus A durchgeführt und im Krankenhaus B angesehen wird, sieht der Radiologe die gleichen Informationen.
Cloud-Plattformen wie Medicai ermöglichen den sofortigen Dateizugriff im Browser, sodass CDs, Downloads oder zusätzliche Software nicht mehr erforderlich sind.
Eine Standardstruktur, die das Reporting beschleunigt
Radiologen arbeiten schneller, wenn Bilder auf eine vertraute Weise organisiert sind. Die standardisierte Struktur von DICOM beseitigt Verwirrung und hilft Radiologen, große Datensätze zu navigieren, ohne den Überblick zu verlieren.
Dies ist besonders wichtig bei komplexen Scans wie:
- Multiphase-CT-Abdomen
- Multi-Sequence-MRT-Gehirn
- Trauma-CT mit mehreren Rekonstruktionen
Wenn Bilder einem vorhersehbaren Layout folgen, können sich Radiologen auf die Interpretation konzentrieren, anstatt durch unordentliche Ordner oder falsch beschriftete Dateien zu sortieren.
Schutz von PHI durch das Management von Metadaten
DICOM speichert sensible Patienteninformationen in seinen Metadaten: Namen, IDs, Geburtsdaten, Studientermine und mehr. Durch die strukturelle und sichere Aufbewahrung dieser Daten unterstützt DICOM:
- HIPAA-konforme Workflows
- Genaues Matching von Patienten
- Sichere Weitergabe an andere Institutionen
Bei Bedarf können Metadaten auch anonymisiert werden, um Forschung oder Lehre zu ermöglichen, ohne die Pixel-Daten zu schädigen.
Moderne PACS-Plattformen wie Medicai vereinfachen dies mit automatisierten Anonymisierungsfunktionen, die den Datenschutz wahren, während eine sichere Bildnutzung ermöglicht wird.
Häufige DICOM-Probleme
DICOM ist nicht fehlerfrei. Es gibt einige Probleme, die den Workflow behindern können.
Beschädigte Header und fehlende Tags
DICOM ist auf genaue Metadaten angewiesen. Wenn Scanner Dateien mit:
- Unvollständigen Patientendaten
- Falschen Orientierungstags
- Fehlenden Studien- oder Serieninformationen
- Inkonsistenten Identifikatoren
Der Betrachter kann möglicherweise die Studie nicht laden oder die Schnitte in der falschen Reihenfolge anzeigen.
Die meisten dieser Probleme treten bei älterem Equipment oder inkonsistentem Tagging auf und erfordern oft manuelles Aufräumen oder automatisierte Normalisierung.
Langsame Importe und große Dateigrößen
CT- und MRT-Studien können groß sein, und ihre Größe beeinflusst, wie schnell sie durch das System bewegt werden. Große Dateien führen oft zu:
- Langsame Importe in PACS
- Ruckeln während des Betrachtens
- Verzögerungen bei der 3D-Rekonstruktion
- Langsame Übertragungen zwischen Standorten
Cloud-basiertes DICOM geht dieses Problem durch Streaming an, aber die Dateigröße beeinflusst immer noch die Gesamtgeschwindigkeit.
Kompatibilitätsprobleme mit älterer Software
Nicht jeder Betrachter interpretiert DICOM auf die gleiche Weise. Ältere Systeme können:
- Neuere DICOM-Formate nicht lesen
- Die fortschrittlichen Serien falsch behandeln
- Wichtige Metadaten überspringen
- Bei großen Datensätzen einfrieren
Diese Inkonsistenzen zwingen Radiologen häufig dazu, zwischen mehreren Betrachtern zu wechseln oder auf neuere webbasierte Tools zurückzugreifen.
Sicherheitsrisiken durch eingebettete PHI
DICOM bettet empfindliche Patientendaten in seine Metadaten ein. Ohne angemessene Handhabung entstehen Risiken in Bezug auf:
- Patientennamen
- IDs
- Zeitstempel
- Krankenhausidentifikatoren
Die manuelle Anonymisierung ist langsam, sodass moderne Systeme den Prozess automatisieren, um die Privatsphäre zu schützen und gleichzeitig den klinischen Wert zu wahren.
Fazit
DICOM bleibt das Fundament, das die Radiologie konsistent, verbunden und zuverlässig hält. Es prägt, wie Bilder gespeichert, geteilt und interpretiert werden, über jeden Schritt der Versorgung hinweg.
Medicai verbessert DICOM, indem es sofortiges Dateistreaming, den Erhalt von Metadaten und die Vereinfachung der Zusammenarbeit ermöglicht. Dieser optimierte Workflow erlaubt es Radiologen, sich mehr auf Diagnosen und die Patientenversorgung zu konzentrieren, anstatt auf die Korrektur von Dateien.
